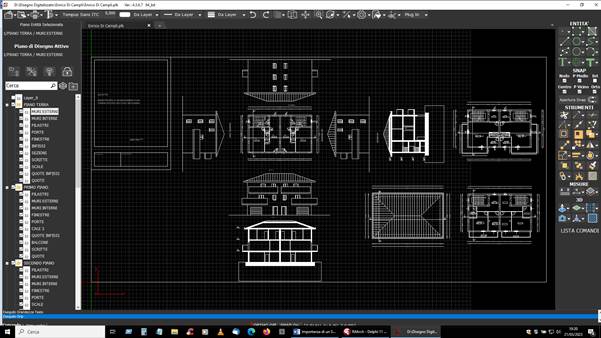

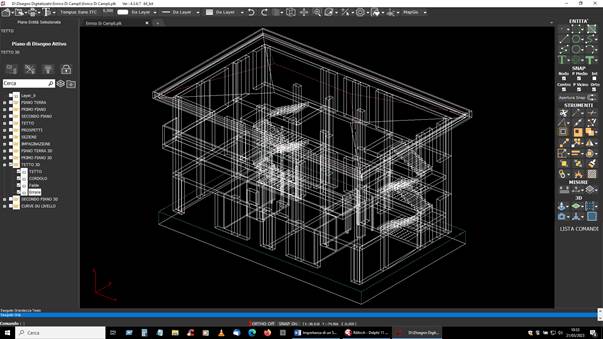

Il software RilArch, scritto
interamente in Delphi dal sottoscritto prof. Pierpaolo Palka, nei 35 anni di
ricerca portata avanti nell’area della Rappresentazione ICAR17, presso
l’Università G.D’Annunzio Chieti-Pescara, non vuole essere un CAD che entra in
competizione con altri sul mercato del Disegno Automatico, ma vuol essere una
piccola Piattaforma Grafica Proprietaria che non avvalendosi di Librerie di
terze parti può essere facilmente implementata con nuove funzioni come il
Calcolo strutturale, il Rilevo Architettonico e semplici inquadramenti sul
Territorio ed altro. La mia intenzione sarebbe quella di creare uno staff di
ricercatori per migliorare il programma e renderlo sempre più funzionale.
Al
suo interno, è possibile trovare due Plug-In, uno inerente il Rilievo di Facciate:
FOTORAD
Il
vantaggio consiste nel fatto che non occorre uscire dal software Rilarch per
vedere i risultati, ma all’interno dello stesso è possibile completare quanto è
stato digitalizzato nei rispettivi Plug-In.
Dopo
aver effettuato il calcolo dei parametri Omografici, seguendo le istruzioni
nella Guida, infatti, conoscendo due misure note e ben visibili sulla foto, è
possibile scalare il disegno. Nel nostro caso, come esempio, abbiamo preso i
due diametri interni del rosone di sinistra, pari ciascuno ad 1 m.:
Dopo
la scalatura, tutto ciò che viene disegnato sulla foto va a finire su RilArch
una volta chiuso il Plug-In e viceversa, riaprendo il Plun-In, fino al
completamento del lavoro. In questo modo è possibile tenere sotto controllo il
Lavoro sia nella fase di restutuzione che di elaborazione del Disegno.
I
cerchi e gli archi, dell’immagine precedente, sono stati disegnati su RilArch
dopo aver individuato solo tre punti sulla Foto, infatti sulla foto di scorcio
non è possibile disegnare Archi o Circonferenze perché in prospettiva, ma solo
Punti, Linee e Polilinee.
E
come è possibile vedere, essi sono stati ridisegnati automaticamente in prospettiva
sulla Foto tramite trasformazione inversa da proiezione Ortogonale a
Prospettiva.
L’altro,
un gestore di Mappe Territoriali su cui è possibile disegnare elementi grafici
come Linee, PoliLinee, Rettagoli, Cerchi etc. si comporta allo stesso modo.
RilArchGis
Resta
evidente che entrambe le applicazioni devono essere migliorate ed è qui
l’importanza di possedere un codice indipendente da librerie di terze parti,
inquanto si può intervenire sull’intero progetto come si vuole.
